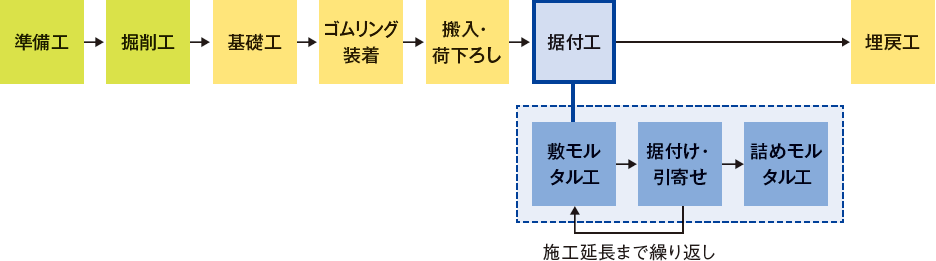

施工工程
![施工工程についてまとめた画像](images/abo_img06-01.png)
施工手順
1.敷モルタル工
![敷モルタル工の画像](images/abo_img06-02.png)
1:3程度の空練りモルタルを20mm程度の厚さで敷均します。

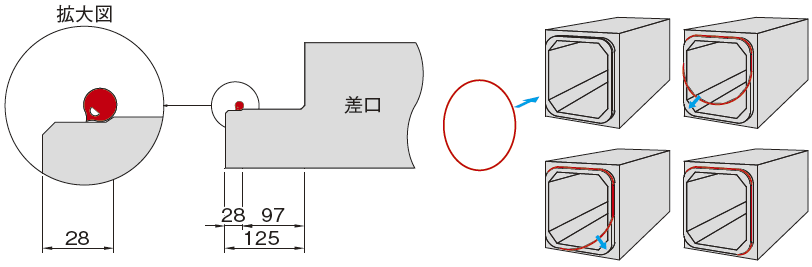

2.ゴムリングの装着位置の確認
![ゴムリングの装着位置の確認の画像](images/abo_img06-03.png)
ゴムリングが下図のように均等に装着されているか確認します。
(回転挿入のため接着剤・滑剤は、使用しないでください)

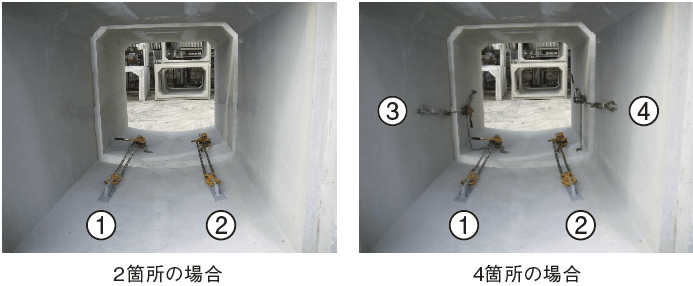

3.引寄せ器材設置
![引寄せ器材設置の画像](images/abo_img06-04.png)
引寄せるボックスならびに設置済みのボックスの相互に引寄せ器材を設置します。底版2箇所を標準とします。

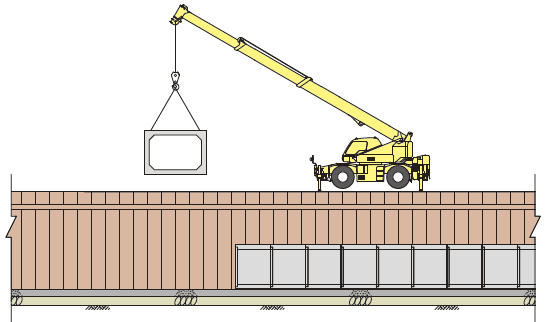

4.吊込み・据付け
![吊込み・据付けの画像](images/abo_img06-05.png)
ボックスを引寄せ可能な位置に据え付けます。

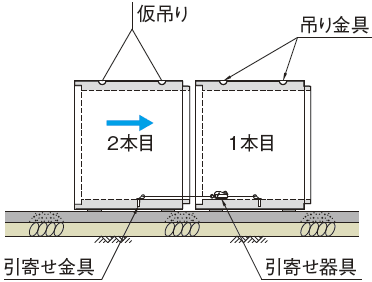

5.引寄せ1本目と2本目
![引寄せ1本目と2本目の画像](images/abo_img06-06.png)
2本目のボックスを僅かに吊り上げた状態で行い、1本目がずれないように注意して引寄せます。

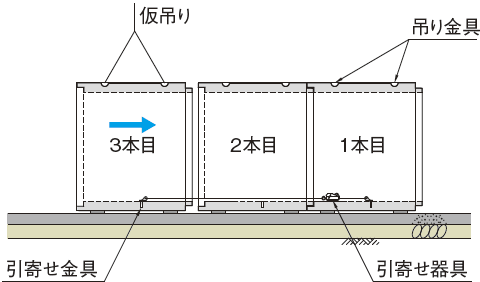

6.引寄せ3本目以降
![引寄せ3本目以降の画像](images/abo_img06-07.png)
2本前に据付けたボックスとの間に引寄せ器材を設置して引寄せます。
